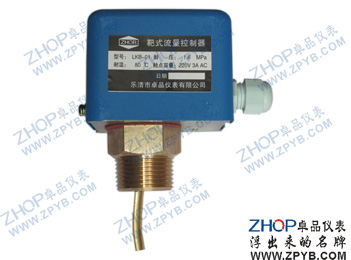

LKB-01-T

技术性能

开关负载	AC ： 220V ， 3A 阻性
外壳防护等级 ①	IP20
机械寿命	2×10 次
抗振性能	20 m/ s
重复性误差 ②	5%
介质性质	中性
介质压力 ③	1.6 MPa
介质温度	5~80 ℃
环境温度	5~55 ℃
相对湿度	5~95%
大气压力	86~108KPa
安装位置	垂直 ( 水流方向与靶片正面垂直 )
注 : ① IP 符合 GB4208-1993 ②括号内参考数据大于 5% ③传感器承受的最大介质压力。

技术参数

外观尺寸

接线示意图

● 接 2-1 接线端 : 当流量升高至开关切换时 2-1 断开；
● 接 3-1 接线端 : 当流量升高至开关切换时 3-1 接通。

安装

● 将装上靶的控制器安装在被控系统中的螺纹接口上，介质流动方向与罩壳上箭头方向相同，并与靶片正面 ( 没有靶杆的一面 ) 垂直，靶片前端应有导向管，导向管长度应大于：管道直径 10 倍（ 10D ）。
● 按接线图将控制线接在接线端子上或已引出的电线上。
● LKB-01 可直接安装在系统的管道上或三通接口上。
● LKB-01/D 可直接安装在系统的管道上。

调试

● 根据被控介质流量参数，选定“基本参数”表中所列的靶，进行现场调试。
水流方向
● 打开控制器罩壳将锁紧螺母松开，当被控介质的流量达到设定值时：顺时针旋转调节螺钉至微动开关动作时，下切换值 ( 大于设定值时开关切换 ) 已设定好 ; 逆时针旋转调节螺钉至微动开关动作时，上切换值 ( 小于设定值时开关切换 ) 已设定好，调试完成后将锁紧螺母旋紧，盖好罩壳。

注意事项

● 安装、调试时不要松动内部的螺钉或拨弄内部零件。
● 贮存、使用时周围无腐蚀性气体存在。
