  产品展示 首页 >> 产品展示

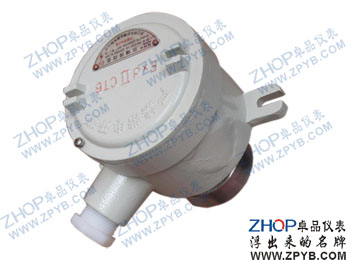

BZFS-25S
防爆接线盒简介
 ◆ 适用于爆炸性气体环境1区、2区;
◆ 适用于可燃性粉尘环境20区、21区、22区;
◆ 适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境;
◆ 适用于温度组别为T1~T6的环境;
◆ 适用于石油采炼、储存、化工、医药、纺织、印染、
   军工及军事设施等爆炸性危险环境。

防爆接线盒选型指南

注:1、引入口螺纹型式为管螺纹,也可根据用户要求定制;

2、常规供货时,吊盖引入口与壳体引入口螺纹规格一致,如有特殊要求订货时请注明;

3、订货时,请在型号后明确注明所需产品的防爆型式。

例:1、若需订购防爆接线盒,引入口规格为G12/2"、二平、ⅡC级产品,则订货型号为“AH-G12/2二平(ⅡC)”

2、若需订购防爆接线盒,引入口规格为G3/4"、三吊、增安型产品,则订货型号为“AH-G3/4三吊(e)”

3、若需订购粉尘防爆接线盒,引入口规格为G1/2"、四平,则订货型号为“AH-DIP-G1/2四平”

防爆接线盒产品特点


◆ 壳体采用铝合金压铸成型,表面高压静电喷塑;

◆ 引入口具有多种方式及规格,满足现场各种布线需要;

◆ 放扭转专用接线端子,安全可靠,接线方便;

◆ 引入口螺纹型式常规为管螺纹,也可根据要求加工成公制螺纹或NPT螺纹;

◆ 钢管或电缆布线。

防爆接线盒技术参数


◆ 执行标准:GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079

◆ 额定电压:

◆ 额定电流:

◆ 防爆标志:ExedⅡBT6     ExedⅡCT6      ExedⅡT6       DIP A21 TA,T6

◆ 防护等级:IP54            IP55            IP65            IP65

◆ 防腐等级:WF1
流量开关简介
BZFS系列流量开关是靶片式流量开关,主要用于测量和控制流经管道的液体流量,如水、乙二醇等。
BZFS系列流量开关典型的应用是使用在需要有连锁作用或断流保护的场所。
BZFS系列流量开关选用的是大负载的单刀双掷(SPDT)开关,具有快速动作的特点,确保了流量开关的瞬时性。
BZFS流量开关的外壳采用了全密封结构,内部构件全部采用不锈钢材料,确保流量开关适用于各种环境。
流量开关技术参数
环境温度 -20 ~ 70℃
流体温度 -20 ~ 120℃
****工作压力 13.5bar
流量开关触点负荷
A.C. 220V,8A
瞬时电流:48A,220V
A.C.110V,10A
瞬时电流:60A,110V
流量开关连接方式
美制NPT管螺纹
流量开关标准型号与参数
型号
联结方式
备注
ZFS-25
1"-111/2NPT
塑料防护罩壳
ZFS-25
1"-111/2NPT
密封塑料防护罩壳
ZFS-15
1/2"-14NPT
ZFS-20
3/4"-14NPT
ZFS-25S
1"-111/2NPT
耐腐蚀不锈钢接头和波纹管
ZFS-15S
1/2"-14NPT
ZFS-20S
3/4"-14NPT
流量开关流量数据表
开关动作所需流量
立方米/小时
管径(in.)
1
1-1/4
1-1/2
2
2-1/2
3
4
5
6
8
范围
最小流量
超过规定流量
红→蓝闭合
1.0
1.3
1.7
3.1
4.1
6.2
8.4
12.9
16.8
46.6
超过规定流量
红→黄闭合
0.6
0.8
1.1
2.2
2.8
4.3
6.1
9.3
12.3
38.6
****流量
超过规定流量
红→蓝闭合
2.0
3.0
4.4
6.6
7.8
12.0
18.4
26.8
32.7
94.2
超过规定流量
红→黄闭合
1.9
2.8
4.1
6.1
7.3
11.4
17.3
25.2
30.7
90.8
