  产品展示 首页 >> 产品展示

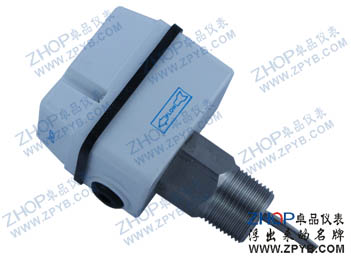

不锈钢水流开关 ZFS-25S

流量开关简介
ZFS系列流量开关是靶片式流量开关,主要用于测量和控制流经管道的液体流量,如水、乙二醇等。
ZFS系列流量开关典型的应用是使用在需要有连锁作用或断流保护的场所。
ZFS系列流量开关选用的是大负载的单刀双掷(SPDT)开关,具有快速动作的特点,确保了流量开关的瞬时性。
ZFS流量开关的外壳采用了全密封结构,内部构件全部采用不锈钢材料,确保流量开关适用于各种环境。

流量开关技术参数
环境温度 -20 ~ 70℃
流体温度 -20 ~ 120℃
最大工作压力 13.5bar

流量开关触点负荷
A.C. 220V,8A
瞬时电流:48A,220V
A.C.110V,10A
瞬时电流:60A,110V

流量开关连接方式
美制NPT管螺纹

流量开关标准型号与参数

型号
联结方式
备注
ZFS-25
1"-111/2NPT
塑料防护罩壳
ZFS-25
1"-111/2NPT
密封塑料防护罩壳
ZFS-15
1/2"-14NPT
ZFS-20
3/4"-14NPT
ZFS-25S
1"-111/2NPT
耐腐蚀不锈钢接头和波纹管
ZFS-15S
1/2"-14NPT
ZFS-20S
3/4"-14NPT

流量开关流量数据表

开关动作所需流量
立方米/小时

管径(in.)

1

1-1/4

1-1/2

2

2-1/2

3

4

5

6

8

范围

最小流量

超过规定流量
红→蓝闭合

1.0

1.3

1.7

3.1

4.1

6.2

8.4

12.9

16.8

46.6

超过规定流量
红→黄闭合

0.6

0.8

1.1

2.2

2.8

4.3

6.1

9.3

12.3

38.6

最大流量

超过规定流量
红→蓝闭合

2.0

3.0

4.4

6.6

7.8

12.0

18.4

26.8

32.7

94.2

超过规定流量
红→黄闭合

1.9

2.8

4.1

6.1

7.3

11.4

17.3

25.2

30.7

90.8
