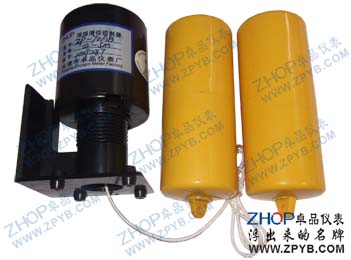

双锤球水位开关性能优异，使用方便。
原理：利用二个锤球浸在水中时及在空气中时的不同重量的原理, 根据水面的升降而自动控制水泵抽
水或给水之用 .

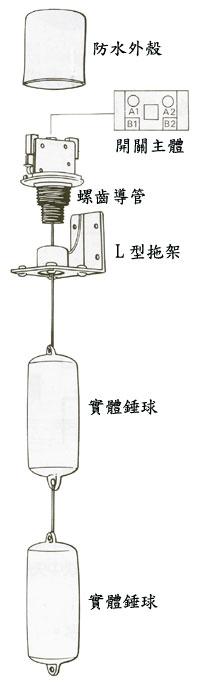

特点： · 底座设有3/4"及1"二种螺齿导管直接配装,另附L 型托架以便平面之安装.
· 开关器外壳密封,完全防湿.
· 实体
锤球浸入水中,重心稳定,不漂浮于水面,准确性高.
· 开关器设有A .B .二个回路,A端子用于给水,B端子用于抽水.
规格:
· 220V 7.5A AC
交流电
· 110V 15A AC 交流电
· 开关寿命 : 断续 100万次以上
· 水槽压力 : 与大气压相等
· 气温范围 : 4°C ~ 80°C
安装方法
：
1． 控制器****固定位置宜在水槽顶部中央，如欲固定在水槽内侧壁需注意避免锤球碰及槽壁。
2． 将垂球系在控制器拉线上，控制的范围是
由上球的中央到下球的中央部位，按需要可加以自由调整。 |
 |
特点:
底座设有3/4"及1"二段式螺齿导管直接配装,附L 型托架以便平面之安装.
开关器由外壳密封,完全防湿,保持精确性能,延长开关寿命.
实体锤球浸入水中,重心稳定,不漂浮于水面,准确性高.
开关器设有A .B .二个回路,A端子用于给水,B端子用于抽水.
| |
规格:
220V 7.5A AC 交流电
110V 15A AC 交流电
极数 : 单极
开关寿命 : 断续 100万次以上
水面控制范围 : 0.18 ~ 5公尺
水槽压力 : 与大气压相等
气温范围 : 4°C ~ 80°C | |
按装方法：
-
控制器之正确固定位置宜在水槽顶部中央，如欲固定在水槽内侧壁则需注意避免锤球碰及槽壁。
-
将锤球系在控制器，控制的范围是由上球的中央到下球的中央部位，按需要加以自由调整。

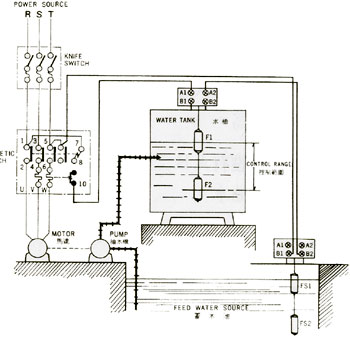

接线方法：
打开控制器上盖
-
给水时，按图１方式配线。
-
抽水时，线路须由Ａ改接到Ｂ即可。
-
为防止抽水时马达空转，需按图２方式配线 |
|
 | |
|
|
运转模式：
１）给水运转：
水面上升到上锤球中央时，帮浦停止；水面下降到下锤球中央时，帮浦开动。
２）抽水运转：
水面上升到上锤球中央时，帮浦开动；水面下降到下锤球中央时，帮浦停止。
３）抽水防止马达空转（图２）：
水槽内的控制器作用和（１）相同。
水源处的控制器在水面低于浮球FS2中央时，便停止帮浦，水面超过浮球FS1中央时便恢复正常。 | |
