COTO RI-48

RI-48 系列

封闭式密封在充气外壳中的微型干簧开关。是带有常开触点，并有两个磁激励干簧的单极单掷(SPST)型。
该开关为双端型。或电磁激励，或永磁，也可能是两者的结合。
该部件计划用于针对切换功率负载和高隔离电压应用的继电器上。

RI-48 系列的特点
u 适用于重负载开关
u 可带动负载达70 瓦
u 触点表层: 镀钌金层
u 高级玻璃—金属密封及开关簧片调整
u 极高的期望寿命及可靠性

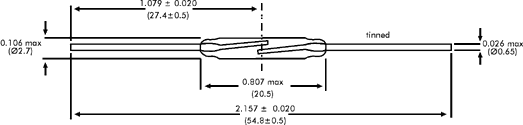

外型尺寸：英寸(毫米)

型号





RI-48A

RI-48B

RI-48C

参数

测试条件

单位



















工作特性











工作范围



AT

15-28

24-51

46-70

释放范围



AT

8-20

13-27

18-32

工作时间 -包括弹起时间(典型值)

(通电)

ms

0.35 (35 AT)

0.35 (64 AT)

0.35 (87.5 AT)

弹起时间 (典型值)

(通电)

ms

0.15 (35 AT)

0.15 (64 AT)

0.15 (87.5 AT)

释放时间(****)

(通电)

µ s

30 (35 AT)

30 (64 AT)

30 (87.5 AT)

谐振频率(典型值)



Hz

3200

3200

3200













电气特性











开关功率(****)



W

70

70

70

直流开关电压(最高)



V

200

200

200

交流开关电压, 有效值(最高)



V

250

250

250

直流开关电流 (****)



mA

1000

1000

1000

交流开关电流, 有效值(****)



mA

1000

1000

1000

进位电流 DC; AC, 有效值(****)



A

1.75

2.25

2.25

击穿电压(最低)



V

400

580

780

触点电阻 (初始****值)

(通电)

m W

90 (27 AT)

90 (36AT)

90 (36 AT)

触点电阻 (初始典型值)

(通电)

m W

60 (27 AT)

60 (36 AT)

60 (36 AT)

触点电容(****)

无测试绕组

pF

0.2

0.2

0.2

绝缘电阻(最小)

RH £ 45%

M W

10⁶

10⁶

x10⁶

所有RI-48型的综合数据 AT-定制 / 预成形引线除标准型号外，还供应可提供以下选择的定制产品： • 由客户指定工作及释放范围 • 批量和/或预成形引线

	绕组所有特性曲线都使用飞利浦公司的标准绕组测量。要确定飞利浦公司标准绕组，请参阅干簧技术与应用一节。

	期望寿命及可靠性以下给出的期望寿命数据对于RI-48 系列中的各种类型的绕组，当其以公布的****工作电流的1.5倍激励时有效。

	无负载状态 (工作频率: 100Hz) 期望寿命 : 以10^-9以下的故障率、90%的置信等级，至少工作10⁸ 次。寿命终结标准：触点电阻：2 ms后大于 1W 释放时间：> 2 ms (闭合或触点吸合)

	加载状态(电阻性负载: 20 V、 500 mA; 工作频率: 125 Hz) RI-48AA 期望寿命: 以10^-8以下的故障率、90%的置信等级，至少工作10⁷ 次。寿命终结标准：触点电阻：2.5 ms后大于2W 释放时间> 2.5 ms (闭合或触点吸合) RI-48A、 RI-48B、 RI -48C 期望寿命: 以10^-8以下的故障率、90%的置信等级，至少工作2.5 x 10⁷ 次。寿命终结标准：触点电阻：2.5 ms后大于2W 释放时间> 2.5 ms (闭合或触点吸合)

	加载状态(电阻性负载: 100 V-700 mA; 工作频率: 20 Hz) RI-48B、 RI -48C 期望寿命: 以10^-6以下的故障率、90%的置信等级，至少工作3x10⁵次。寿命终结标准：触点电阻： 2.5 ms 后大于1.5W 释放时间> 2.5 ms (闭合或触点吸合) 变换不同负载将导致不同的期望寿命和可靠性数据。可提供更多信息承索。


	机械数据触点安装为常开；引线末端镀锡；净重约为280mg; 且可安装于任何地方。


	冲击开关按照“IEC 68-2-27”的 Ea试验 (峰值加速度500 G, 半正弦波，持续时间 11 ms) 进行测试。像这样的冲击不会导致打开的开关(不产生磁场)闭和，也不会引起一个由80 AT 绕组保持闭合的开关打开。


	震动开关按照“IEC 68-2-6” 的Fc试验 (加速度10G，交替频率下限57至62 Hz，振幅 0.75 mm，频率范围10至2000 Hz，持续时间90 分钟)进行测试。像这样的震动不会导致打开的开关(不产生磁场)闭和，也不会引起一个由80 AT 绕组保持闭合的开关打开。


	机械强度端接的坚固性按照“IEC 68-2-21”的Ua₁试验测试(负载 40 N)。


	工作及储存温度工作时的周围环境温度：最低：-55°C；最高：+125°C。储存温度; 最低：-55°C；最高：+125°C。注释：可容许的最高温度为150°C。要获得更多信息请与离您最近的科特技术公司销售部联系。


	焊接根据“IEC 68-2-20 ”的Tb试验、方法1B，此开关能承受的焊接热度：焊料池温度为350 ±10°C， 3.5±0.5 秒。按照“IEC68-2-20”的 Ta 试验、方法3测试可焊性：焊液温度为235°C ；老化1b: 4小时蒸汽。


	熔接引线可进行熔焊。


	安装引线不应靠近玻璃-金属密封口1mm之内弯曲。应避免对密封口处施压。必须小心防止杂散磁场影响工作及测量环境。
