关于2000型微压差表的安装与接管方法

发布时间:2016/5/26    浏览次数:3877

微压差表称呼很多,分别是微差压表、压差计、微压表等等。

首先简单易懂的简述一下差压表的安装与连接方法。

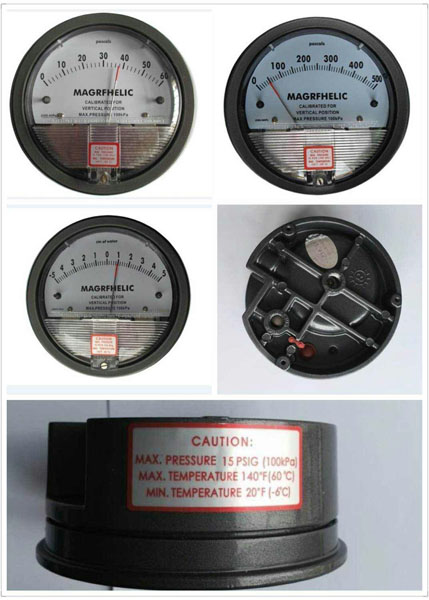

1.仪表必须立式安装,并与地平线90度垂直安装。出厂时指针大部分会略高于零位,需用一字螺丝刀缓慢调节表面有机玻璃盖的下方调零旋钮,直至指针归零。

2.仪表分别有侧面和背面两组接口,因客户的应用场合不同,为方便客户选择,需堵住一组。仪表附件包内附堵丝一对,建议缠绕生料带,这样密封性更好,测量更准确。

3.剩余的一组接口,接上附件包内的塔形接头,同样缠绕生料带。上面的接口(HIGH)为高压接口,下面的接口(LOW)微低压接口。

如有不明之处可致电0577-62058886 探讨交流。详情请登录www.magrfhelic.com


目前市场上销售份额占据最多的产品,分别出厂与美国德威尔(dwyer)和中国卓品(ZHOP),分别标示为MAGNEHELIC和MAGRFHELIC。微压差表采用了无磨损的机芯,结构简单可靠,可快速灵敏地指示气体的微小正压,负压或差压,它还具备防震和过压保护的功能。MAGRFHELIC微差压表的价格经济合理,使用方便,避免了测量中的液体差压计的液体蒸发,结冻和必须水平矫正等问题。
2000系列MAGRFHELIC微差压表被广泛应用于监测风机出口静压,过滤器阻力,测量风速,通风状态,测量孔板两边的差压,还用于吹泡液位测量系统监测液位,监测气体,空气的混合控制比例,在医疗设备和装置中监测血压,和呼吸压力等。
注:可以用于氢气,但在订购时须选用Buna-N丁氰橡胶隔膜,工作压力在35psi

镶框可用于嵌入式盘面安装。
透明表盘强度高,抗破损。在读取指针和刻度时无变形。
精密的石版印制刻度能够精准的读数。
末端为红色的指针非常醒目,它采用热处理过的铝管制造,固定螺旋轴上。
指针档块采用模制橡胶以避免在指针过量程时损坏。
横臂式配件将螺旋轴、螺旋轴承和指针轴装配在一起。
宝石轴承采取了防震安装;可使螺旋轴无摩擦运动。使用高粘度的硅油进行运动阻尼。
零点调整螺钉不需要移除表盘就可以调整零点。采用O型环,密封性能好。
螺旋轴是由高磁导率的合金精密制成。配合宝石轴承,运动自如,用于转动指针来指示刻度。
钐钴永磁块安装在量程弹簧的另外一端,用磁力来转动螺旋轴。
量程校准簧片是弹簧钢片。微小的行程使得仪表重复性能好,寿命长。与受压膈膜联动,调整它的有效长度来校准量程。
硅胶隔膜与O型环整体模压在一起,安装在前板和后板之间。它被紧密固定密封。膈膜的位移受到限制以保护可能过压造成的损坏。
精密制造的铸铝外壳能承受168小时喷盐腐蚀试验。暗灰色烤漆表面。所有的外壳都采用标准的尺寸,可表面安装和嵌入式安装。
过压喷堵采用硅胶制作,过压额定值为15psig。大约 25 psig时会喷出。
O型密封环用于表盖和外壳之间,确保压力被密封在内。
