接地电阻测验仪测量精度高，速度快，运用方便，格外适用于需求高的试验室和自动检测线上运用。 接地电阻测验仪是查验测量接地电阻的常用仪表，也是电气安全查看与接地工程竣工查验不能短少的东西，新增断线报警功用即开路报警能够十分方变的晓得仪器是不是作业在正常测验状况。新增断线报警功用即开路报警。
一般情况下测验接地电阻，需求埋设接地体、引出接地级，以便将仪器设备牢靠接地。为保证接地电阻符合需求，一般需求专用的接地电阻测验仪例如日本共立4105A接地电阻测验仪/共立4102A进行丈量。或许运用价格对比高的钳型接地电阻测验仪。
但在运用中，专用的接地电阻测验仪价高，不方便采办，能否用万用表测量接地电阻呢?作者用万用表在不一样土质的土壤对接地电阻进行了试验，并将万用表所测数据和专用接地电阻测验仪所测数据进行了对比，两者十分挨近。详细丈量方法如下：

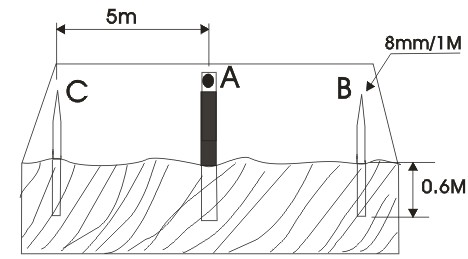

找两根8mm、1m长的圆钢，将其一端磨尖作为辅佐测验棒，别离刺进待测接地体A两边5m远的地下，深度应在0.6m以上，并使三者坚持一条直线。
在这里，A为待测接地体，B、C为辅佐测验棒
然后用万用表(R*1挡)丈量A与B;A与C之间的电阻值，别离记作RAB、RAC、RBC，再经核算就可求出接地体A的接地电阻值。
由于接地电阻指的是接地体与土壤间的触摸电阻。设A、B、C三者的接地电阻别离为RA、RB、RC。再设A与B之间土壤的电阻为RX，由于AC、AB间隔持平，能够为A与C之间的土壤电阻也为RX;又由于BC=2AB，所以B与C间的土壤电阻近似为2RX，则：
RAB=RA+RB+RX。。。。。。
①RAC=RA+RC+RX。。。。。。
②RBC=RB+RC+2RX。。。。。。
③将①+②—③即得：RA=(RAB+RAC—RBC)/2。。。。。。④
④式即为接地电阻的核算公式。
实测比如：今测得某接地体的数据如下：RAB=8.4∩，RAC=9.3∩，RBC=10.5∩。则：
RA=(8.4+9.3—10.5)/2=3.6(∩)
所以，被测接地体A的接地电阻值为3.6∩。
值得注意的是：测量前需求将A、B、C三个接地体用砂纸打磨发亮，尽量削减表笔与接地体之间的触摸电阻，以削减差错。
接地电阻测验仪是查验测量接地电阻的常用外表，也是电气安全查看与接地工程竣工查验不行短少的东西，新增断线报警功用即开路报警能够十分方变的晓得仪器是不是作业在正常测验状况。新增断线报警功用即开路报警。
