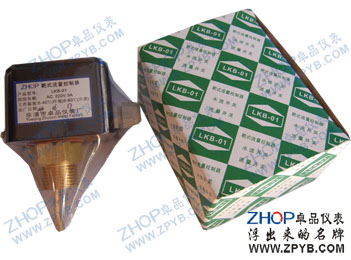

LKB-01/25

开关负载

AC : 220V , 3A 阻性

外壳防护等级 ①

IP20

机械寿命

2×10

抗振性能

20 m/ s

重复性误差 ②

5%

介质性质

中性

介质压力 ③

1.6 MPa

介质温度

5~80 ℃

环境温度

5~55 ℃

相对湿度

5~95%

大气压力

86~108KPa

安装位置

垂直 ( 水流方向与靶片正面垂直 )

注 : ① IP 符合 GB4208-1993 ②括号内参考数据大于 5% ③传感器承受的****介质压力。






● 接 2-1 接线端 : 当流量升高至开关切换时 2-1 断开;
● 接 3-1 接线端 : 当流量升高至开关切换时 3-1 接通。

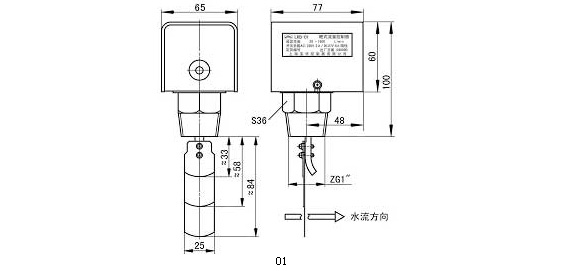

● 将装上靶的控制器安装在被控系统中的螺纹接口上,介质流动方向与罩壳上箭头方向相同,并与靶片正面 ( 没有靶杆的一面 ) 垂直,靶片前端应有导向管,导向管长度应大于:管道直径 10 倍( 10D )。
● 按接线图将控制线接在接线端子上或已引出的电线上。
● LKB-01 可直接安装在系统的管道上或三通接口上。

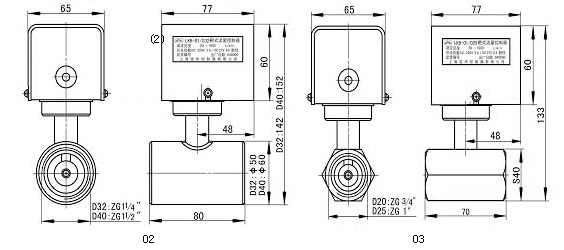

● LKB-01/D 可直接安装在系统的管道上。

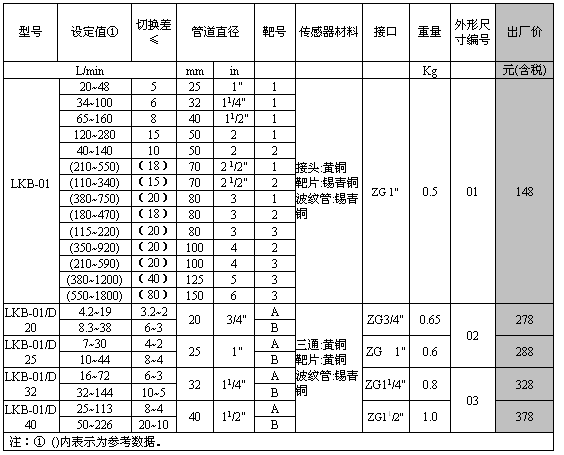

● 根据被控介质流量参数,选定“基本参数”表中所列的靶,进行现场调试。
水流方向
● 打开控制器罩壳将锁紧螺母松开,当被控介质的流量达到设定值时:顺时针旋转调节螺钉至微动开关动作时,下切换值 ( 大于设定值时开关切换 ) 已设定好 ; 逆时针旋转调节螺钉至微动开关动作时,上切换值 ( 小于设定值时开关切换 ) 已设定好,调试完成后将锁紧螺母旋紧,盖好罩壳。


● 安装、调试时不要松动内部的螺钉或拨弄内部零件。
● 贮存、使用时周围无腐蚀性气体存在。
