液位变送器
一、概 述

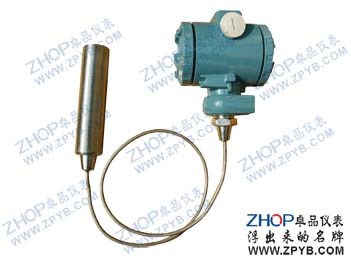

本液位变送器的新型结构是电缆型投入式液位变送器。
采用新型结构解决了液位变送器的怕堵、易腐蚀、等缺点。
扩散硅液位变送器是二线制，4～20MADC输出，24VDC直流供电，与介质接触部分为电缆线和不锈钢探头，再直接安装在测量管道上，使用极其方便，广泛应用于石油、化工、冶金、水利、电力、食品、医药、环境控制等行业的过程控制和液位的测量。
二、工作原理
用静压测量原理 ：
当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ=ρ.g.H + Po
式中：P：变送器迎液面所受压力
ρ：被测液体密度
g:当地重力加速度
Po：液面上大气压
H：变送器投入液体的深度
同时，通过导气不锈钢探头将液体的压力引人到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po,使传感器测得压力为: ρ.g.H,显然,通过测取压力P,可以得到液位深度.
三、功能特点
◆稳定性好，满度、零位长期稳定性可达0.2%FS/年。在补偿温度0～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。
◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时变送器会自动限流在35MA以内。
◆固态结构，无可动部件，高可靠性，使用寿命长。
◆安装方便、结构简单、经济耐用。
四、主要技术参数
|
测量范围： |
0-0.1米～0-35米 |
|
****过载： |
不超过管长 |
|
测量形式： |
平衡罩式 |
|
精度等级： |
0.5%F·S |
|
电源电压： |
24VDC |
|
负载电阻： |
≤500Ω |
|
测量介质： |
各种无腐蚀性液体 |
|
长期稳定性： |
±0.2% F·S/年 |
|
环境相对湿度： |
0～95% |
|
补偿温度： |
0～70℃ |
|
工作温度： |
-10～70℃ |
五、结构特点
|
外壳： |
压铸合金铝 |
|
主体结构材料： |
１Cr18Ni9Ti |
|
压力接口： |
Ｍ２0×１.５ |
|
自重： |
普通型2kg、带表头型2.２kg
（长度不同，重量不同） |
六、调试方法
拧下保护盖，即可看到调零和满程电阻器，外接标准电源及电流表（０.２极以上），即可调整，步骤如下：
在变送器没有液体的情况下，调节零点电阻器，使之输出电流４mＡ，
变送器加液到满量程，调节满程电阻器，使之输出电流２０mＡ，
反复以上步骤两三次，直到信号正常。
调节完毕，拧紧保护盖。
七、注意事项
◆凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
◆接供电电源时应严格按照我公司接线说明进行连接。
◆使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
◆运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
◆包换一年。
八、电器连接图
|
